活絡管熱電偶主要有熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。

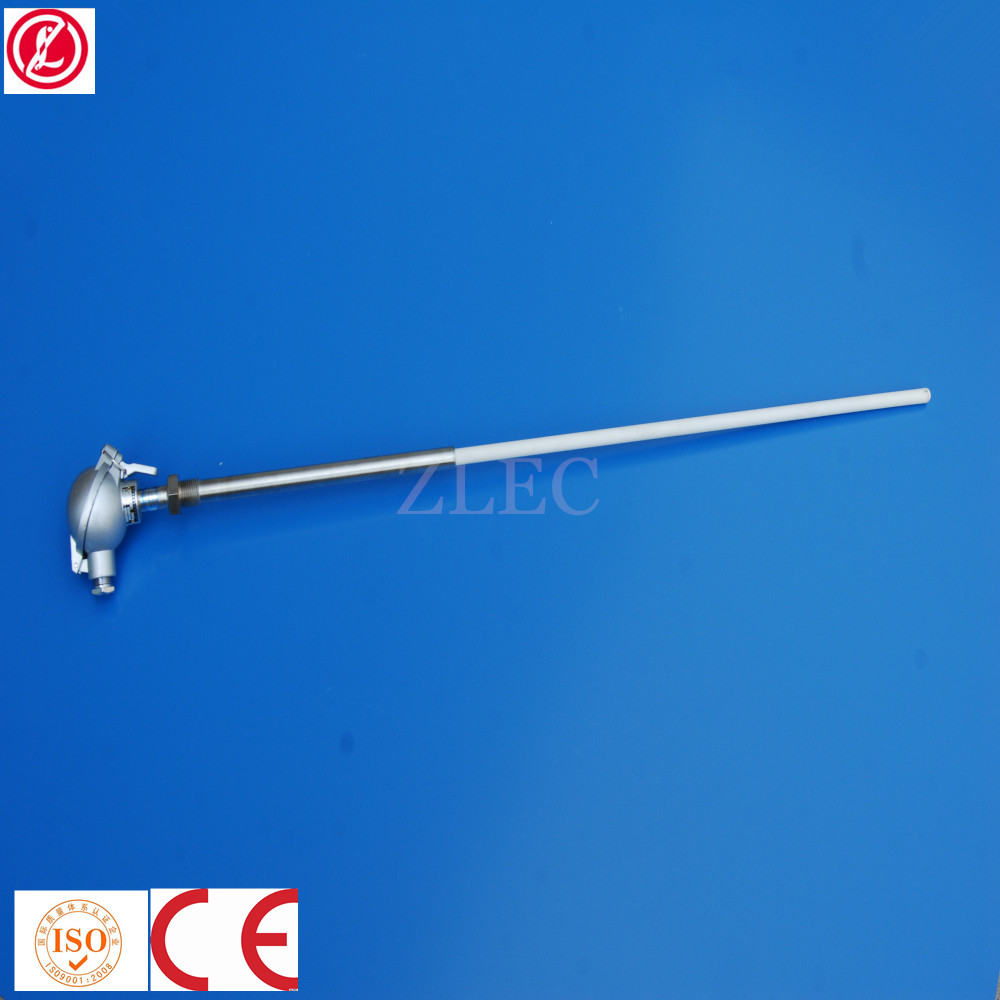

裝配式熱電偶
裝配式熱電偶
裝配熱電偶的概述
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠13－鉑、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
裝配式熱電偶
裝配式熱電偶
可選型號
B型、R型、S型、K型、E型
◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
◆熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度<80%時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻
≥0.5兆歐（電壓100V）
◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
測量范圍及基本誤差限
熱電偶類別 鎳鉻－康銅
代號 WRK
分度號E
測量范圍0－800℃
基本誤差限±0.75%t
熱電偶類別 鎳鉻－鎳硅
代號WRN
分度號K
測量范圍0－1300℃
基本誤差限±0.75%t
熱電偶類別 鉑銠13-鉑
代號WRB
分度號R
測量范圍0-1600℃
基本誤差限±0.25%t
熱電偶類別 鉑銠10－鉑
代號WRP
分度號S
測量范圍0－1600℃
基本誤差限±0.25%t
熱電偶類別 鉑銠30－鉑銠6
代號WRR
分度號B
測量范圍0－1800℃
基本誤差限±0.25%t
